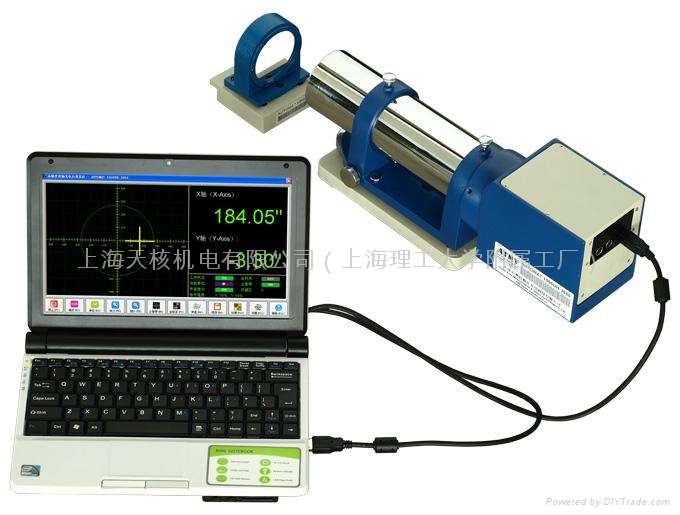

AUTOMAT 1000系列高精度電子自準直儀結合了我公司電子目鏡專利技術,、高分辨率圖像傳感技術和高速嵌入式數字圖像處理技術,，可同時對兩個方向的角度進行測量，提供最高0.2角秒的測量精度和最高1KHz的動態頻響,。 AUTOMAT 1000由高精度電子讀數頭,、物鏡管、可調底座,、反光鏡,、顯示控制器（或PC機）,、激光快速找準器等構成,。運行于顯示控制器的測量軟件可顯示大視野的電子目鏡及測量數據，并可將數據保存為Excel兼容格式,；激光快速找準器用于快速找準和調整,，采用LVDS接口的型號可提供高速測量的同時，電纜連接長度可達到30米,。 用戶可通過選配其它測量配附件及測量軟件完成動態測量應用,，包括對角度、直線度,、垂直度,、平行度、平面度,、同軸度等的高精度測量,。是精密機械制造、光學加工,、航空航天,、計量實驗室理想的角度測量?jī)x器。
產品特性： 最高0.2角秒中心測角精度,； 最高1KHz頻響,； XY雙軸同時測量； 大視野電子目鏡,； 科學級高分辨率CCD傳感器,； 長壽命LED光源,； 全數字信號處理； 即插即用USB接口,； 豐富的測量配附件,；典型應用： 精密機械安裝定位； 機械產品直線度,、平面度,、垂直度、平行度等精度保障,； 精密旋轉臺檢測,； 航空航天； 光學產品裝配及調整,； 光學及機械結構穩定性或振動測試,； 物理及光學實驗室；
☆技術參數：
| 參數 |
1000U-3050 |
1000UH-3050 |
1000LH-3050 |
| 物鏡焦距 |
300mm |
| 物鏡口徑 |
50mm (NA. = 90%) |
| 光源類型 |
大功率半導體光源（中心波長λ= 630nm） |
| 探測器 |
兩個科學級高分辨率探測器 |
| 目鏡 |
軟件顯示的大視野電子目鏡 |
| 測量頻響 |
25Hz TYP |
1000Hz TYP |
| 接口 |
USB 2.0 High Speed Interface |
RSRS-644 LVDS |
| 測量距離 |
25米 |
10米 |
| 最大讀數視場 |
3000″ (arc sec. 角秒) |
2400″ (arc sec. 角秒) |
2400″ (arc sec. 角秒) |
| 分辨率 |
0.1″ (arc sec. 角秒) |
0.05″ (arc sec. 角秒) |
0.05″ (arc sec. 角秒) |
| 測量精度 |
±100" |
±0.3″ (arc sec. 角秒) |
±0.2″ (arc sec. 角秒) |
±0.2″ (arc sec. 角秒) |
| ±1000" |
±1″ (arc sec. 角秒) |
±0.5″ (arc sec. 角秒) |
±0.5″ (arc sec. 角秒) |
| 重復性 |
0.2″ (arc sec. 角秒) |
0.1″ (arc sec. 角秒) |
0.1″ (arc sec. 角秒) |
| 外形尺寸（不含底座） |
360mm(L)×86mm(W)×105mm(H) |
| 重量（不含底座） |
4.5 KG |
|
| |
|
|
